母線槽介紹及應用
隨著經濟的迅猛發展,以及現代化工程設施和裝備的涌現,各行各業的用電量迅速增加,尤其是眾多的高層建筑,大型商城,***商務住宅及大型廠房車間的出現,作為輸電導線的傳統電纜已經不能滿足要求,多路電纜的并聯使用給現場安裝施工帶來了諸多不便。母線槽作為一種新型配電導線應運而生,與傳統的電纜相比,在大電流輸送時充分體現出它的優越性,同時采用了新技術,新工藝,大大降低了母線槽兩端連接處及分線的接粗電阻和溫升,并在母線槽中使用了高質量的絕緣材料,從而提高了母線槽的安全可靠性,使整個系統更加完善,整體而言母線槽具有以下特點:

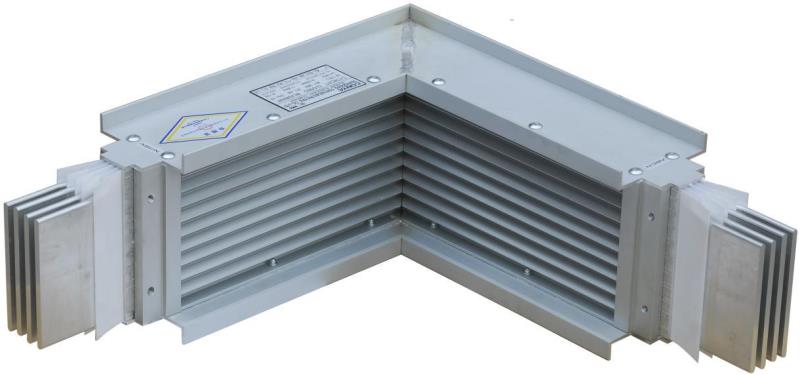

1.加強型鋁合金外殼設計
外殼采用鋁合金型材,由兩側板和上下蓋板組成,側板上設計了散熱片和燕尾槽,既利于母線槽的熱,又加強了母線槽外殼的剛度,也便于安裝,同時減輕了母線槽的重量,可以減小安裝支架。
2.整體接地技術
傳統的保護地線PE線放置在母線槽內一側,由于電磁感應在保護地線上感應的故障的電流可升高50%,同時三項導電排距PE線間距離不等,線路較長時,在故障電流下,三項嚴重不平衡。采用導電性能良好的非磁性材料鋁合金外殼做保護地線,包圍在導電排四周,由于盡可能的靠近三項母排,可做到電抗***小,且保護地線與三項母排距離相等,電抗相同。這樣無論是短時還是持續相對的短路故障,這種接地方式都是有效的,因此國際電氣技術委員會公布及提倡匯流排以外殼作為接地導體。
把外殼與接地母排合為一體,也避免了外殼與PE排連接處因長期腐蝕,接觸不良而產生接地連續性不良現象。
3.可靠的絕緣方式
導電排上有絕緣層,相與相之間還有空氣間隙,導電排與外殼間還有DMC材料壓制的絕緣墊塊,或者杜邦薄膜,三重絕緣保證母線槽的絕緣萬無一失。
因此,母線槽產品在商業和工業用電系統提供安全可靠的前提下,能搞為客戶節省投資成本和能耗資源,已被業主或甲方大面積選用,并成為輸配電行業輸送電流主流產品。
